Implementasi Warehouse Gate Otomatis dengan ADAM-6250

Pada era Industri 4.0, sistem Otomasi Gate Warehouse menjadi kunci untuk meningkatkan efisiensi dan keamanan operasional gudang. Artikel ini membahas studi kasus implementasi otomasi gerbang gudang di perusahaan F&B menggunakan modul I/O ADAM-6250 dari Advantech. Fokus pembahasan meliputi tantangan sebelum implementasi, solusi teknis yang diterapkan, topologi sistem otomasi, serta manfaat yang diperoleh pasca-implementasi.

Kondisi Sebelum Implementasi

Sebelum otomasi, pintu gerbang gudang masih dibuka/tutup secara manual. Proses ini memerlukan operator di lokasi dan rentan menimbulkan antrean serta keterlambatan pengiriman. Tidak tersedianya kontrol terpusat dan pemantauan jarak jauh membuat respon terhadap situasi darurat kurang optimal. Sistem gerbang belum terintegrasi dengan sistem kendali pabrik, sehingga setiap operasi pintu dilakukan terpisah dari infrastruktur kontrol utama. Selain itu, pengelolaan personel di gerbang relatif tinggi, menambah biaya operasional dan risiko kesalahan.

ADAM-6250 sebagai Antarmuka Kontrol

Sebagai solusi, digunakan modul I/O jarak jauh berbasis Ethernet ADAM-6250 sebagai antarmuka kendali utama pintu. Modul ini dihubungkan ke motor pintu otomatis dan sensor keselamatan yang sudah terpasang. Sinyal perintah buka/tutup dikirim melalui saluran output digital ADAM-6250 (7 channel), sedangkan sensor keamanan (misalnya posisi pintu atau keberadaan rintangan) terhubung ke input digital ADAM-6250.
Komunikasi antara ADAM-6250 dengan sistem kontrol pabrik dilakukan menggunakan protokol RESTful API. Dengan demikian, modul ADAM dapat diakses dan dikendalikan oleh platform SCADA (Advantech WebAccess/SCADA) atau antarmuka web/mobile. Operator di ruang kendali dapat memantau status pintu dan mengirim perintah buka/tutup secara real-time dari jarak jauh tanpa harus ke lokasi.
Semua komponen dipasang di rel DIN (DIN rail), sehingga pemasangan modul lebih praktis. Koneksi antar-modul menggunakan konfigurasi daisy-chain, meminimalkan panjang kabel dan ruang yang dibutuhkan. Desain ini mengurangi pengerjaan ulang instalasi pada struktur bangunan yang ada, sehingga implementasi sistem dapat berlangsung lebih cepat.

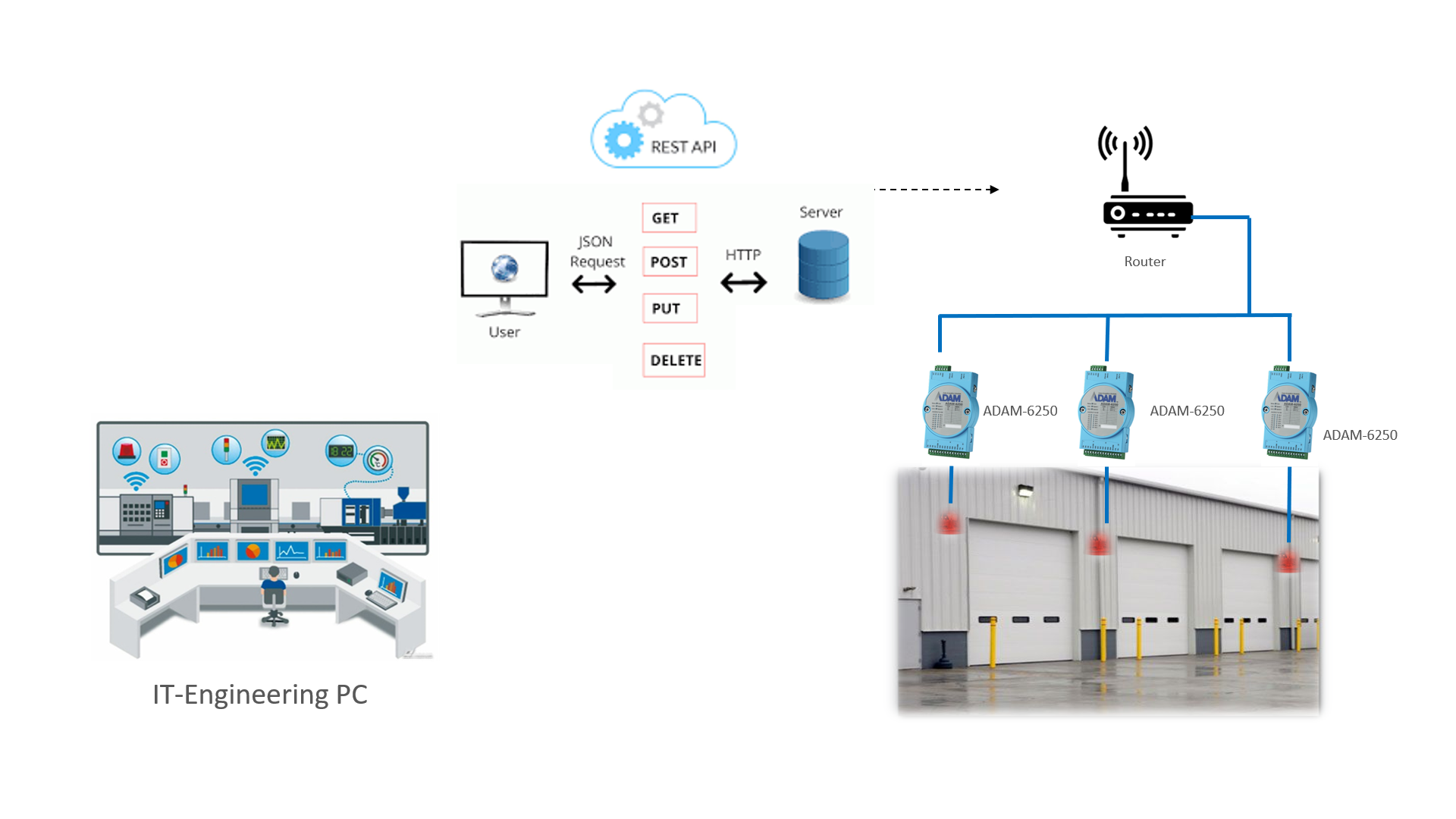

Topologi Sistem dan Cara Kerja

Konfigurasi sistem otomasi gate warehouse ini dapat dijelaskan sebagai berikut:

1. Modul ADAM-6250 (DIN Rail): ADAM-6250 dipasang di panel kontrol pada rel DIN. Modul ini memiliki dua port Ethernet yang mendukung koneksi daisy-chain, memungkinkan pemasangan modul tambahan dengan kabel minimal.
2. Koneksi Motor & Sensor: Saluran output digital ADAM-6250 terhubung ke motor gate otomatis untuk mengirim sinyal buka/tutup. Sensor keselamatan (seperti sensor gerak atau sensor posisi gate) terhubung ke input digital ADAM-6250 guna memantau status pintu dan mendeteksi halangan.
3. Jaringan dan Integrasi SCADA: ADAM-6250 terhubung ke jaringan LAN pabrik. Sistem SCADA berbasis WebAccess/SCADA mengakses dan mengendalikan modul ADAM melalui protokol RESTful API. Data dari ADAM dipublikasikan ke SCADA untuk pemantauan real-time.
4. Instalasi Ringkas: Koneksi antar-modul ADAM disusun secara daisy chain, meminimalkan jumlah kabel yang digunakan. Pendekatan ini membuat instalasi lebih cepat dan rapi, serta memudahkan perluasan sistem di masa depan.

Manfaat Setelah Implementasi

Setelah penerapan sistem otomasi gate warehouse ini, perusahaan memperoleh beberapa manfaat signifikan:

• Efisiensi Operasional Meningkat: Proses buka/tutup otomatis mempercepat alur kendaraan dan bongkar muat. Waktu tunggu truk di gerbang berkurang drastis, sehingga throughput gudang meningkat.
• Biaya Tenaga Kerja Menurun: Otomatisasi gerbang mengurangi kebutuhan personel untuk operasi manual, sehingga beban biaya tenaga kerja turun. Personel yang sebelumnya bertugas di gerbang dapat dialokasikan ke tugas operasional lain.
• Peningkatan Keamanan dan Pemantauan: Sistem sensor yang terintegrasi dengan SCADA secara otomatis mendeteksi kondisi darurat (misalnya pintu terbuka tidak sengaja atau adanya halangan). Operator dapat segera mengambil tindakan sejak dini, memperkecil risiko kecelakaan atau pelanggaran keamanan.
• Instalasi Cepat dan Fleksibel: Implementasi solusi berjalan cepat berkat desain modul ADAM-6250 yang kompak dengan pengkabelan minimal. Rel DIN dan koneksi daisy-chain memudahkan penambahan atau pemindahan modul tanpa mengganggu instalasi eksisting.

Dengan modul ADAM-6250, perusahaan mendapatkan solusi plug-and-play yang handal dan mudah diintegrasikan. Kemampuan multi-protokol dan desain industri (isolasi tinggi, rentang suhu operasi luas) menjadikan ADAM-6250 unggul untuk aplikasi otomasi lapangan. Singkatnya, sistem warehouse gate otomatis berbasis ADAM-6250 ini membuktikan keunggulannya dalam meningkatkan produktivitas gudang sekaligus mengurangi biaya operasional.
